过去几十年中

全国各地花费巨资修建了无数的

已美化和化妆为单一功能的公园和绿地

堆砌奇花异卉,营造假山假水

投入大量人力物力精心维护

雨季需要排水,旱季需要浇灌

 如何改变这种畸形的循环?

    海绵城市建设正是运用低影响开发技术,建设生态基础设施,解决现在的“市病”问题。为此郑州大学综合设计研究院有限公司成立了海绵城市设计研究

//////////

   本次会议海绵城市设计研究副主任张杨洋特别邀请公司总工李冰讲解海绵城市设计理念、技术、分享公司已完工实际案例。




海绵城市 | 雨水利用和风景园林有机结合!

    郑州大学综合设计研究院有限公司担任绿色建筑设计师 ,工程师。6年绿色建筑设计经历,现任职位绿色建筑与海绵城市设计研究室副主任,对景观及绿色建筑项目从方案设计到施工实现各环节都有深刻理解,带领团打造了多个知名绿色社区,奉行“以自然为本,绿色低碳”的设计理念。
海绵城市 | 雨水利用和风景园林有机结合!
现场播报

会议现场


海绵城市 | 雨水利用和风景园林有机结合!


分享


10月15日上午九点半,公司总工李冰开启了一场干货满满的,关于海绵城市建设的设计理念及10余种景观材料在设计过程中应用的分享会,从根源析城市现状,把自己独特的思路和见解与在场人员交流分享,精彩的分享赢得了在场人员的阵阵掌声......



海绵城市 | 雨水利用和风景园林有机结合!

李冰

河南省海绵城市建设有限公司总工程师






海绵城市建设的背景

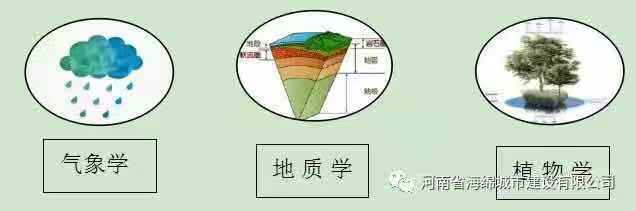

李工根据气象学、地质学、植物学多个学科综合分析低影响开发的背景。

海绵城市 | 雨水利用和风景园林有机结合!

从降雨到水存在于地壳中的形式,再到植物在中间连接所起到的作用,提出依根治水的理念。当水在太阳下暴晒时,容易产生绿藻,硝化细菌也不喜欢晒太阳,这样水就很容易变质。海绵城市 | 雨水利用和风景园林有机结合!好的环境:

水喜欢在阴凉的地方,水温尽可能的低些。而且水中有多孔多面的石块最好(火山石),孔内可以生长很多的硝化细菌,可改善水质。 此外可以增加暴氧环境和流动性。还有食藻虫、沉水植物,来净化水质。  水生植物的根区:为部分微生物提供了活动场所,微生物将有机物分解为无机物后被水生植物吸收,使水生植物能净化了水体,水生植物治理水污染一次性处理彻底,无二次污染,水生植物  将  污染物吸收后,  合成自身有用物质储存在体内,排出的气体或物质也是无害的,是最好的“绿色处理技术。






依根治水


根系的作用

海绵城市 | 雨水利用和风景园林有机结合!         固持植物体,吸收:水分和溶于水中的矿物质,根系可以合成多种必需氨基酸、生物碱等供作物生长,同时分泌排放:碳水化合物、氨基酸、有机酸等其他化合物,对周围环境产生影响,进一步促进养分的吸收。

海绵城市 | 雨水利用和风景园林有机结合!

   水生植物的根区:为部分微生物提供了活动场所,微生物将有机物分解为无机物后被水生植物吸收,使水生植物能净化了水体,水生植物治理水污染一次性处理彻底,无二次污染,水生植物    污染物吸收后, 合成    自身有用物质储存在体内,排出的气体或物质也是无害的,是最好的绿色处理技术。


城市的现状


  • 原有的硬化地面阻断了大自然“水”和“气”的原有循环。


  • 地面硬化及大量有毒化学在路面上的使用,不透气地面很难与空气进行热量和水分交换,对空气湿度调节能力差,产生热岛效应。地下水得不到补充。


  • 不透水道路容易积水,降低道路的舒适性和安全性。


  • 人工热源影响


  • 自然下垫面逐渐减少


  • 严重破坏了动、植物生存环境,改变大自然生态平衡。


  • 大气污染


  • 雾霾天气,热岛效应影响着人们的健康


低影响开发技术的诞生

低影响开发技术是一门新兴的雨水管理技术,它倡导雨水利用与风景园林有机结合。维护城市水系统生态平衡。

     由于其成本较低、适应性强。能够有效的减少雨水的径流和消除污染,因此在世界范围内得到广泛的应用

海绵城市 | 雨水利用和风景园林有机结合!海绵城市 | 雨水利用和风景园林有机结合!


低影响开发技术运用的手法


通过雨水花园、植被浅沟、下沉式绿地、绿道、透水铺装、绿色屋顶、湿地等小型落地辅助设施将雨水回收利用。这些要素组成一个相互联系、有机统一的网络系统,可为野生动物迁徙和生态过程提供载体。海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

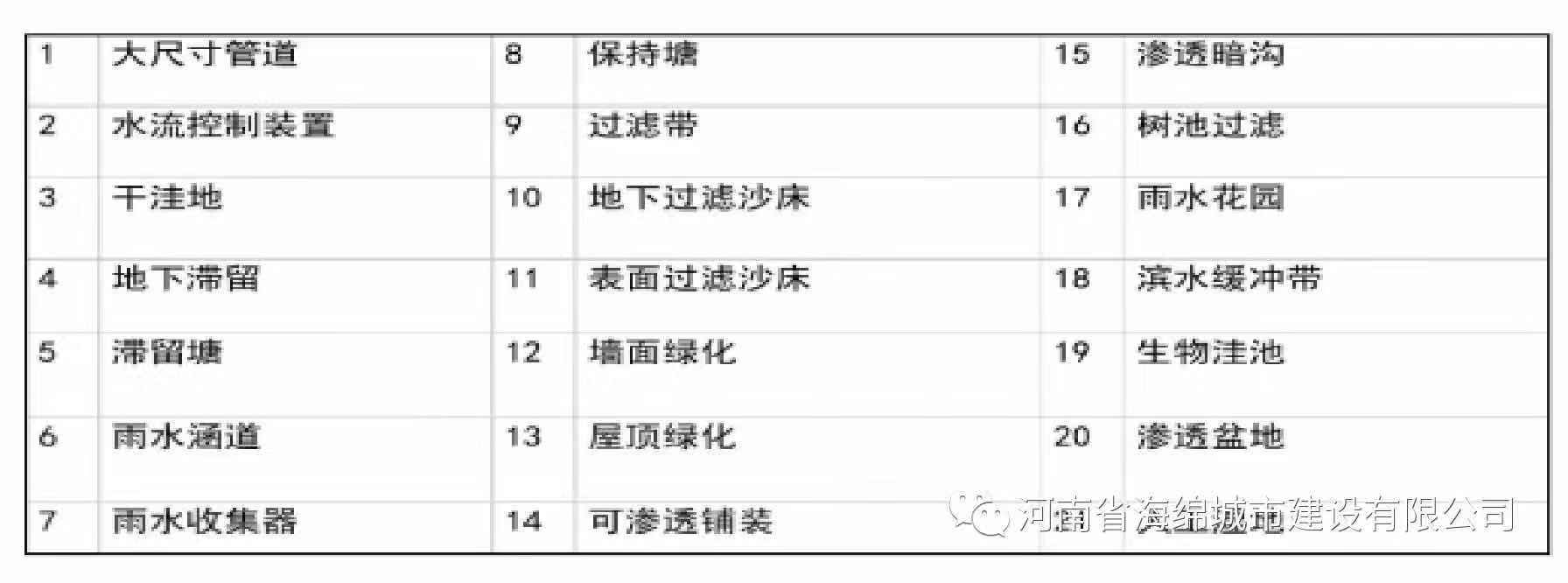

    低影响开发技术共有21种,排列顺序根据服务功能的强弱来确定,最弱为大尺寸管道,最强为人工湿地。这些产品通过规划设计成为一种生态基础设施,发挥综合的生态系统服务功能,特别是城市旱涝的调节、水质的净化,补充地下水资源,乡土生物多样性的保护。


公司产品在海绵城市中的应用




01
聚氨酯基透水路面



第四代透水路面材料


  • 聚氨酯的特性?

无溶剂型聚氨酯胶黏剂是靠包裹在集料表面氧化还原反应形成强度,将碎石黏结成整体,粘结力大,强度高,抗撕裂、耐冻融、耐老 化、耐高温等性能。


  • 什么是聚氨酯基透水路面?

聚氨酯基透水路面是从国外引进的一种新型透水路面,由性能优异的聚氨酯材料和特殊的彩色碎石粘结形成极其坚固稳定的开放空袭结构,具有优异的透水性,比传统透水材料透水率提高了3倍,颜色丰富,并且永不褪色,是建设海绵城市最理想的路面景观铺装材料。


聚氨酯基透水路面利用聚氨酯优良的物理粘结性能,将一般的碎石整合为一个坚固稳定、开放的整体结构,可长期在-40℃~100℃的环境中正常使用,也能保持其良好的物理性能,具有惊人的耐久性,可应用于人行道、停车场、景观、透水性道路的铺设。

聚氨酯基透水路面粘结力大,强度高,抗撕裂、耐冻融、耐老 化、耐高温等性能。

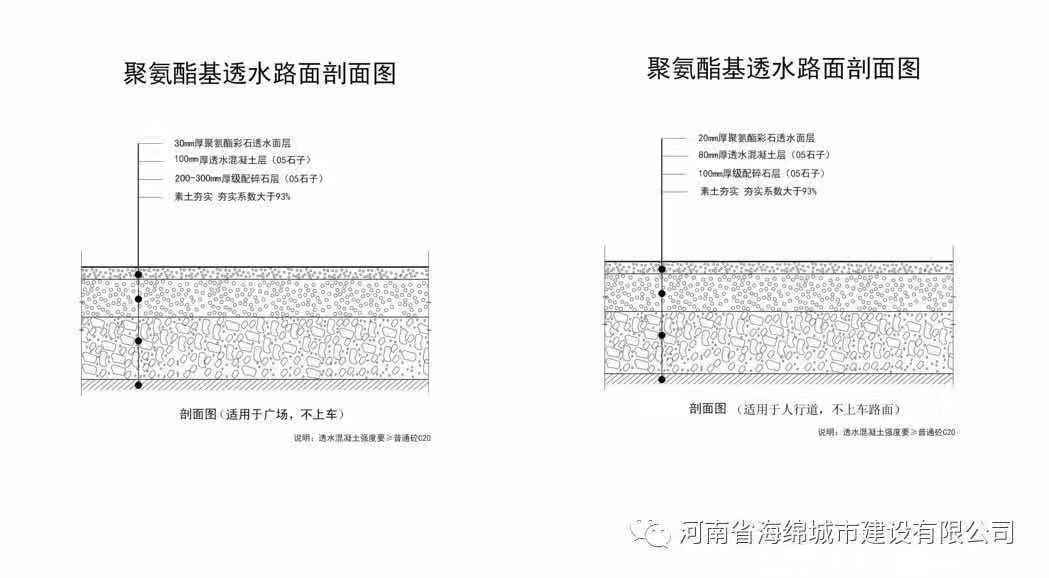

  • 聚氨酯基透水路面做法

    海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!                         全透型                                               原有路面改造



聚氨酯基透水路面材料的优点



1
抗冻融


在结冰的情况下,冰晶的生长会沿着大孔隙进行,不会对聚氨酯碎石混合料产生冻胀破坏。在北方高寒地区有大量积雪,滑雪容易给行人带来安全隐患,采用此材料,可彻底解决此问题。



2
高透水


聚氨酯基透水路面孔隙率高达30%,透水系数2000ml/min,保水性达6000ml/m2@2cm,雨水及城市雾霾里的灰尘都可通过聚氨酯基透水路面的地面孔洞渗入地底解决了北方城市常规透水材料孔隙小、易堵塞的问题。



3
防结冰


由于聚氨酯碎石混合料的大孔隙特征,冬季降水后一般雨水会迅速排除。



4
色彩多样


聚氨酯材料可以很好地显示石料本色,采用不同颜色的石材来设计可以得到不同颜色或图案的路面。可做成任何LOGO,文字花型动植物图案,极大地丰富了路面的视觉效果。赋予建筑师、设计师和安装师极大地设计自由。



5
施工简单


聚氨酯透水路面施工工具简单,不需要复杂的施工工艺,聚氨酯基透水路面施工后2小时即可投入使用,不需要长时间的养护。



6
高环保


该材料没有任何气味不含任何有毒有害气体,对环境和人体不会带来任何伤害。



7
良好的耐候性


可长期在-40℃到100℃的环境中保持良好的物理性能。在四川甘孜地区,已解决了沥青和砼路面被冻坏的问题。具有良好的耐冻融、耐老化、耐高温等性能。



8
维护方便


维护不用破坏路面,直接对破损地方进行修复,修复后1小时即可使用。聚氨酯基透水路面综合了所有路面的优点于一身,是树围铺装材料的最佳选择。



02

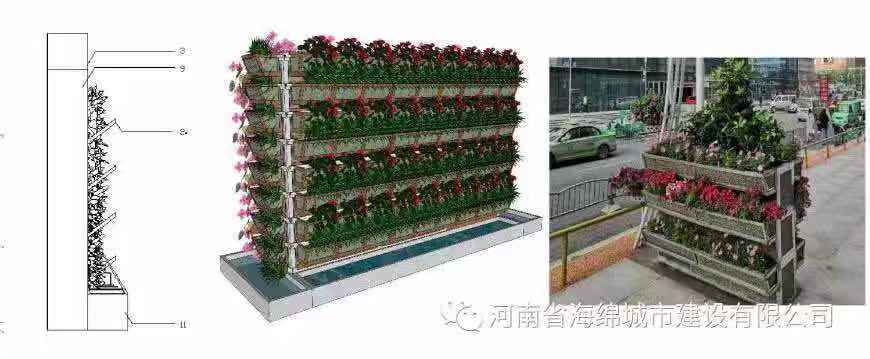

聚氨酯绿岛垂直绿化系统


 聚氨酯绿岛垂直绿化不同于传统的垂直绿化,它是模拟植物在大地生长的环境所设计的,产品透气性非常好,植物可以在里面自由生长,大大提高了植物的生命周期。此产品有收集雨水的功能,雨水经过植物层层过滤,储存到雨水收集系统。产品内部设有自动灌溉系统,将收集的雨水用于植物的灌溉,雨水不足时可以自来水补给,真正的实现了生态自循环。此产品不但可以增加城市的绿化面积,改善城市的空气质量,此外还是城市的一道靓丽风景线。 海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!



03
聚氨酯岛垂直绿化系统

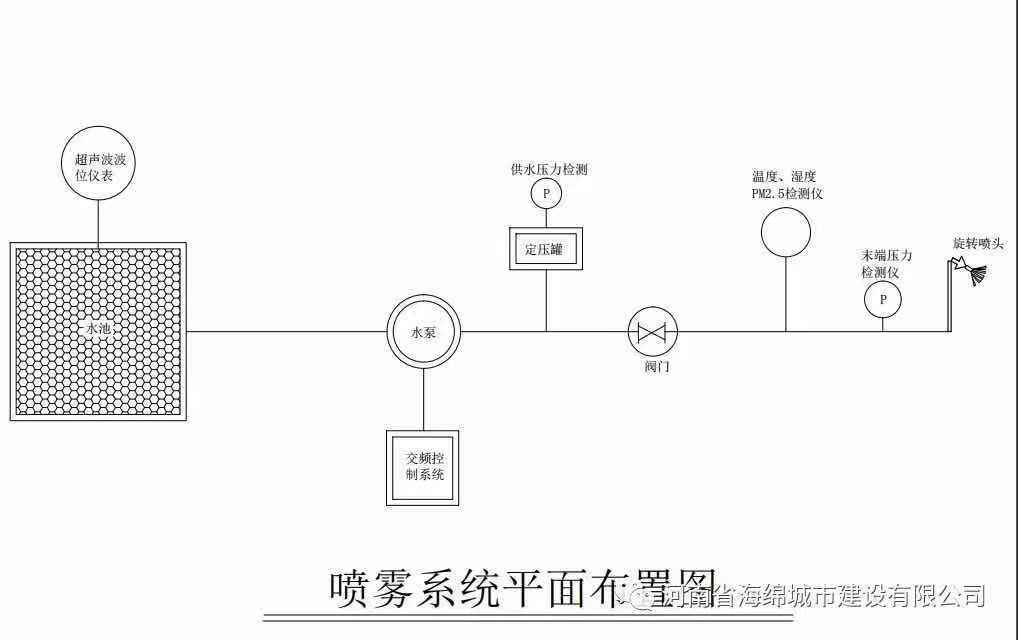

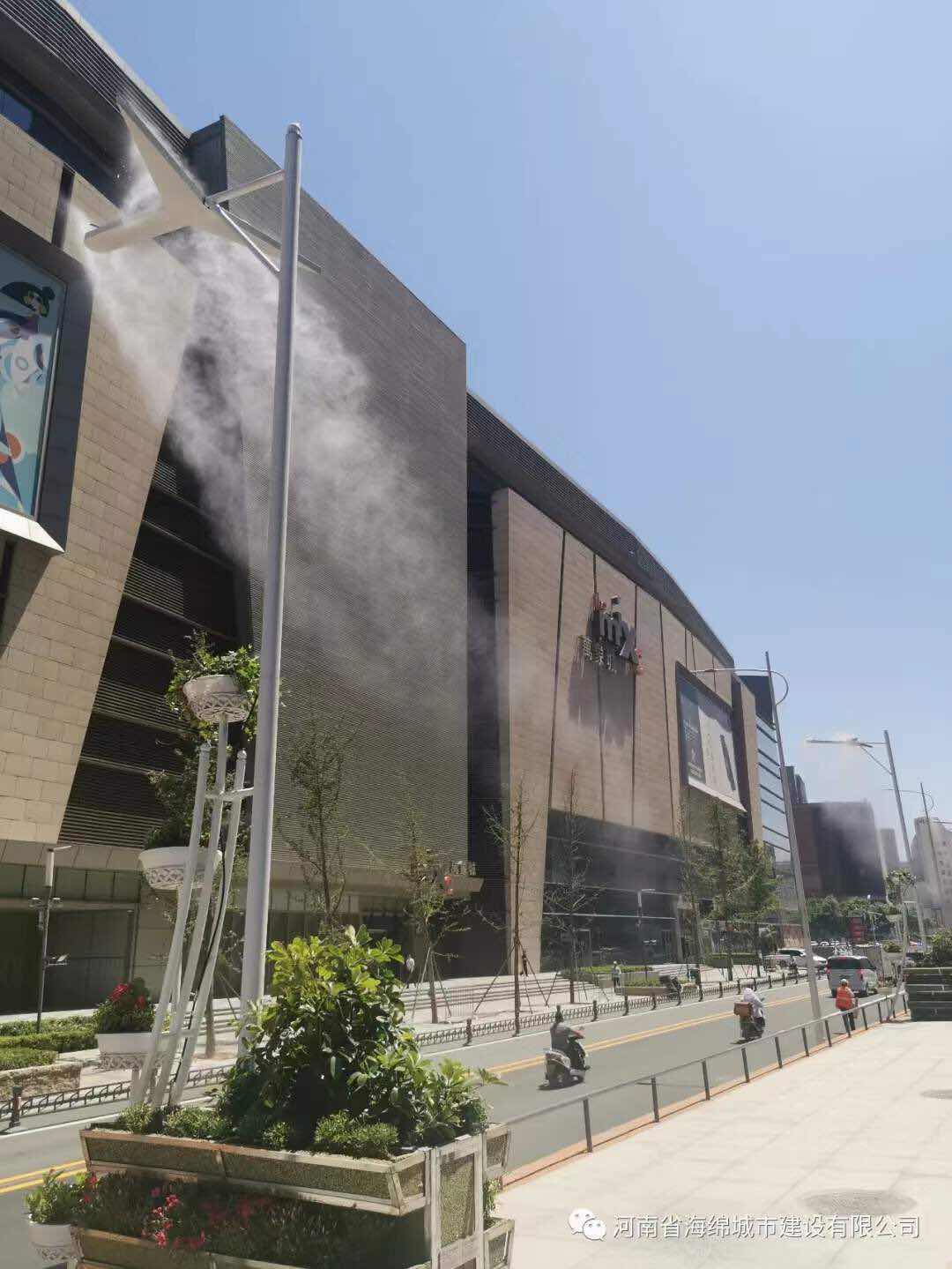

城市喷雾系统不同于普通的造景喷雾,它可以根据城市pm2.5与pm10的指数,以及季节性和居民出行情况,进行智能化感应。根据综合指标自动开启喷雾。它不但可以产生负离子,改善周边的空气质量,还能起到降尘的作用。使整个空间就像一个热带雨林,从而改善城市环境,缓解热岛效应。



海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!


04

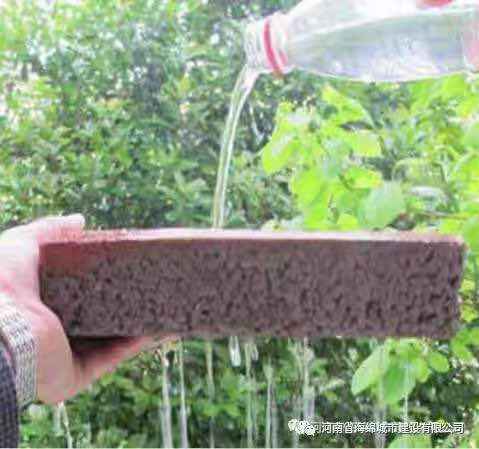

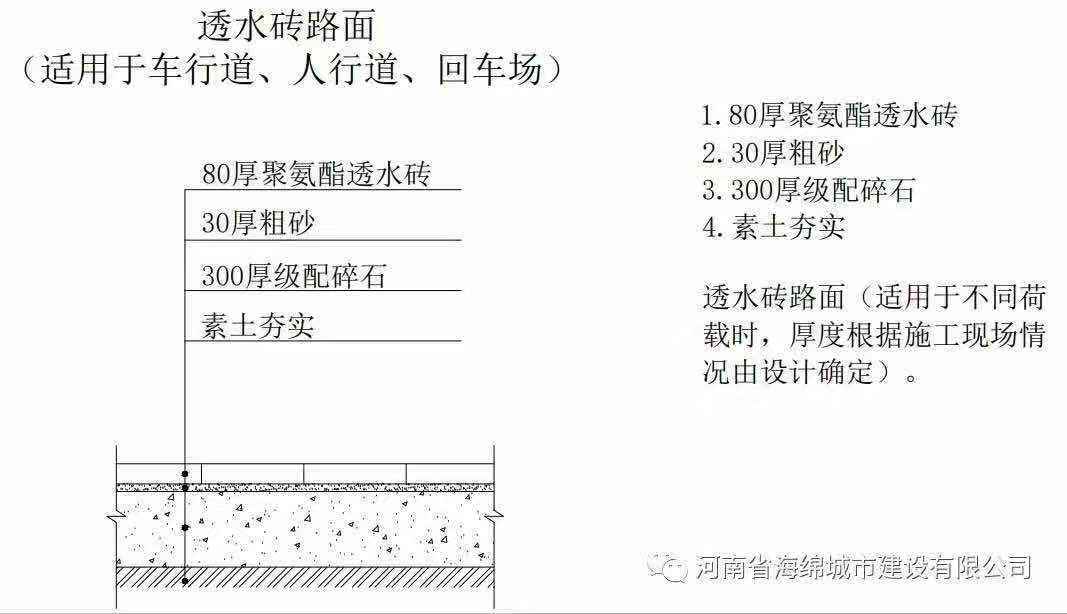

聚氨酯透水砖


 聚氨酯基透水砖,它将聚氨酯基透水路面的特性移植到了透水砖上,有效解决传统透水砖孔隙易被灰尘堵塞及'透水与强度'、'透水与保水'相矛盾的技术难题,常温下免烧结成型。并且颜色丰富,永不褪色,可应用于人行道、停车场、景观、透水性道路的铺设。

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!海绵城市 | 雨水利用和风景园林有机结合!


05

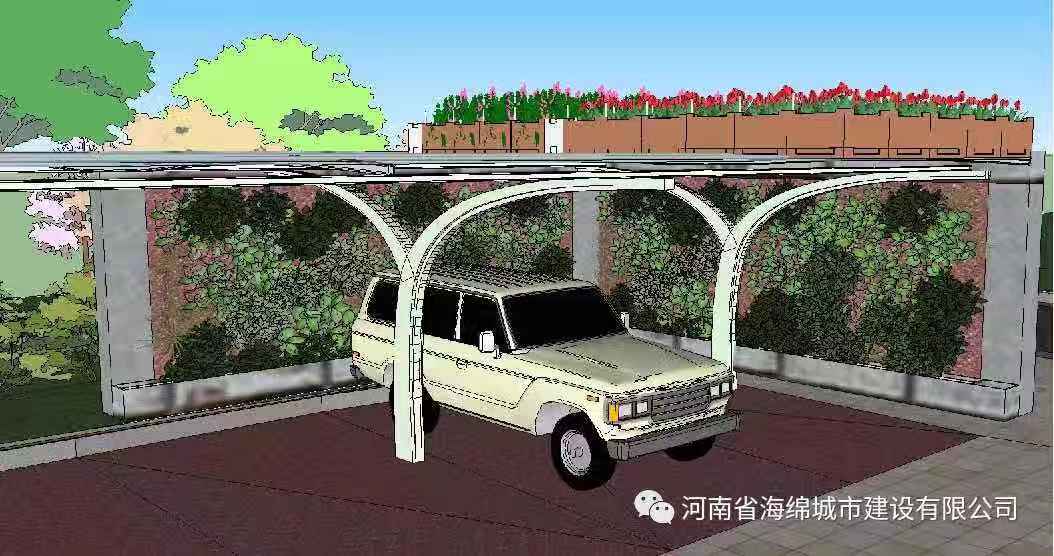

聚氨酯绿岛生态停车场


     聚氨酯绿岛生态绿化停车场,该停车场顶部形成生态系统可对车辆尾气进行吸收过滤,同时顶部的生态系统还形成遮阴棚,阻挡阳光射入车内。

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!



海绵城市 | 雨水利用和风景园林有机结合!海绵城市 | 雨水利用和风景园林有机结合!

06

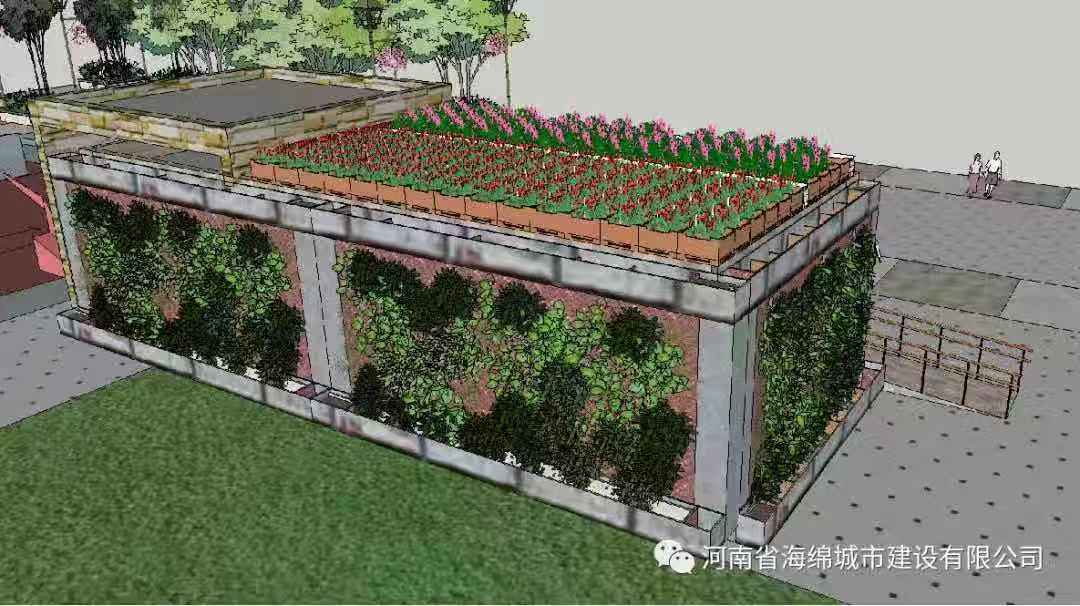

聚氨酯绿岛公厕


聚氨酯绿岛公厕,利用聚氨酯生态墙调节内部的温度和湿度,植物水体可以营造令人舒适的微气候,这种“生长着的墙”夏天能吸热,冬天能加湿,该公厕具有干净、爽目,无恶臭、无异味的优点,大大提高人们的入厕感受。

海绵城市 | 雨水利用和风景园林有机结合!




海绵城市 | 雨水利用和风景园林有机结合!

07

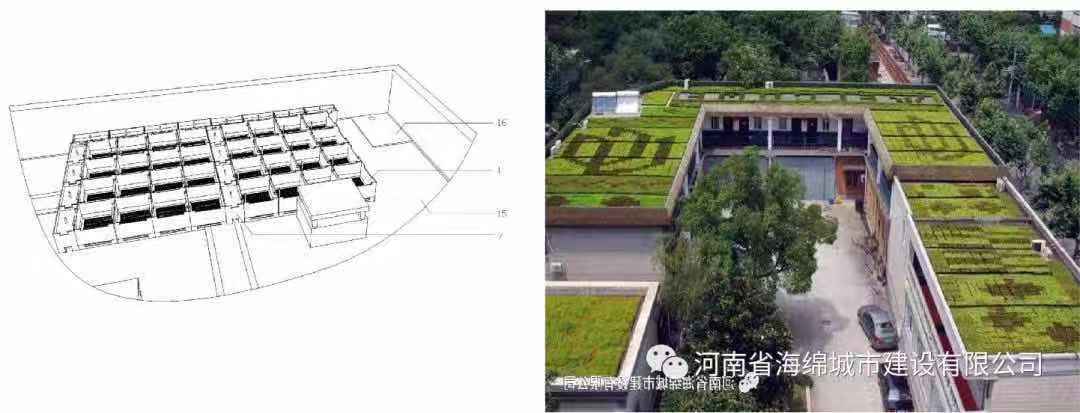

聚氨酯绿岛屋顶绿化生态系统



 聚氨酯屋顶绿化,将屋面的雨水层层过滤储存到雨水收集系统,产品内部设有自动灌溉系统,将收集的雨水用于植物的灌溉,雨水不足时自来水给予补给,真正的实现了生态自循环。同时可以拓展城市的绿色空间,调节城市的微气候,缓解热岛效应,同时它给城市增添了一道亮丽的空中风景 。

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!



08

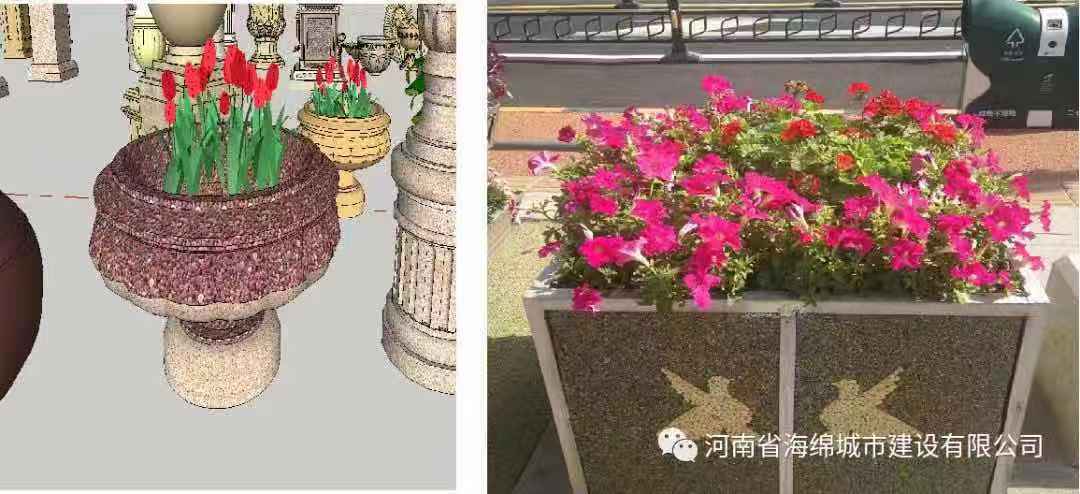

聚氨酯生态花柱、花盆


聚氨酯生态花盆不仅设计具有美感、造型多变,具有立体效果。而且占用较小的空间,同时方便拆卸和移动。

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

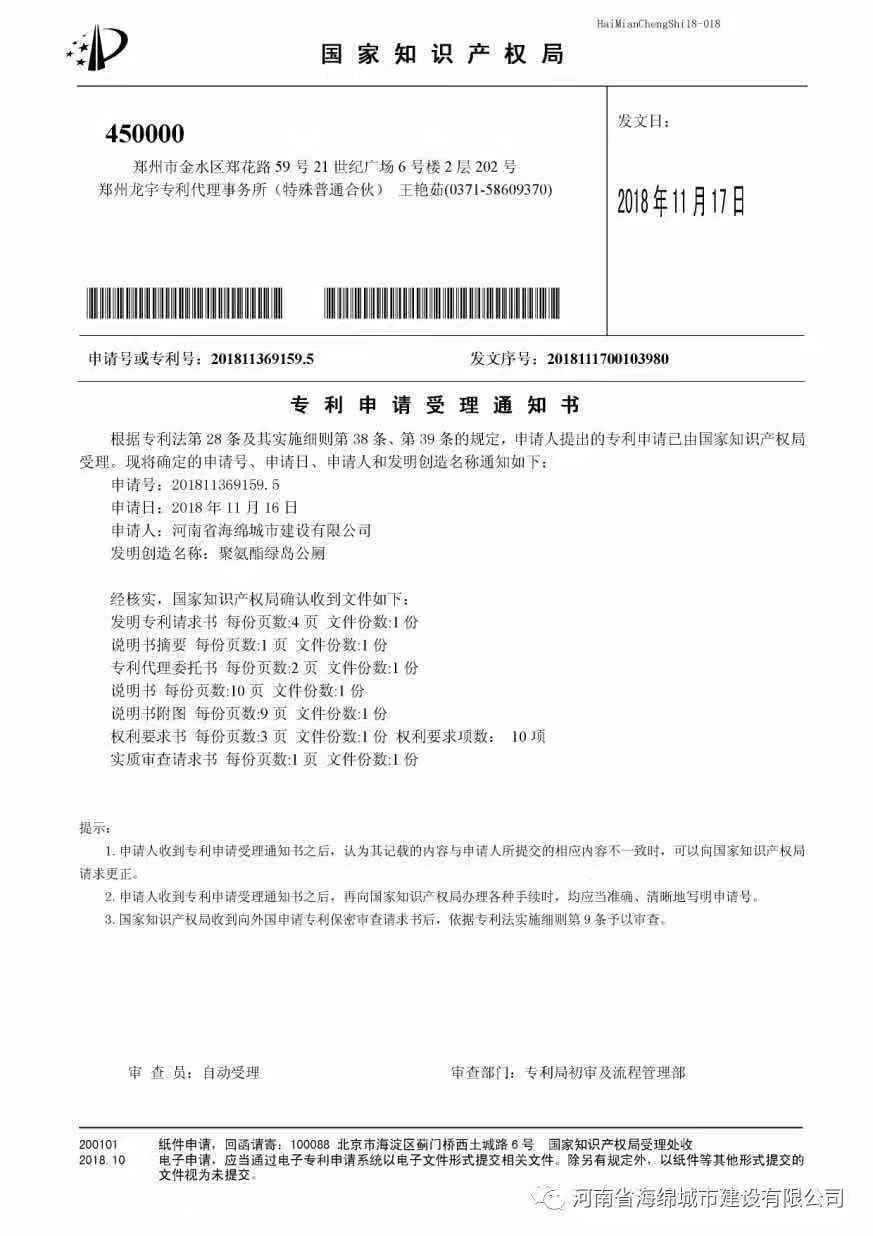

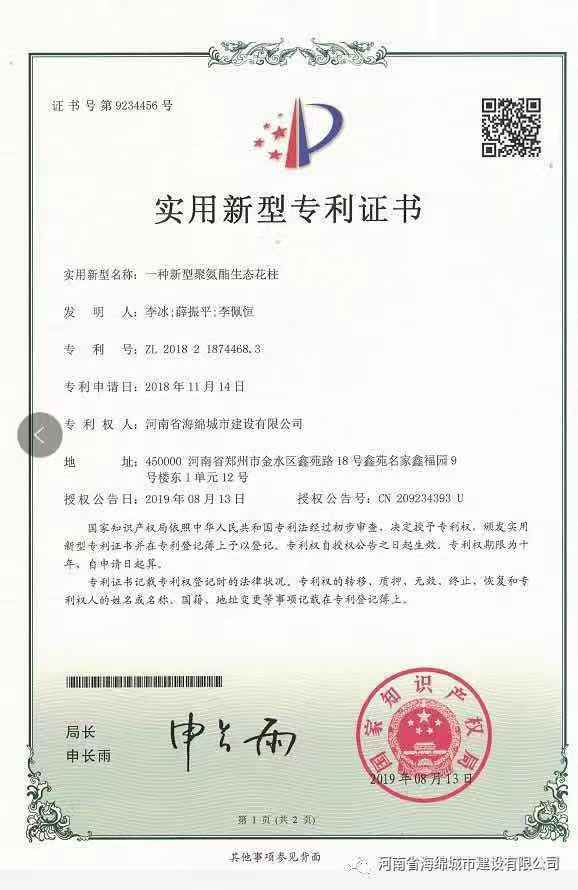

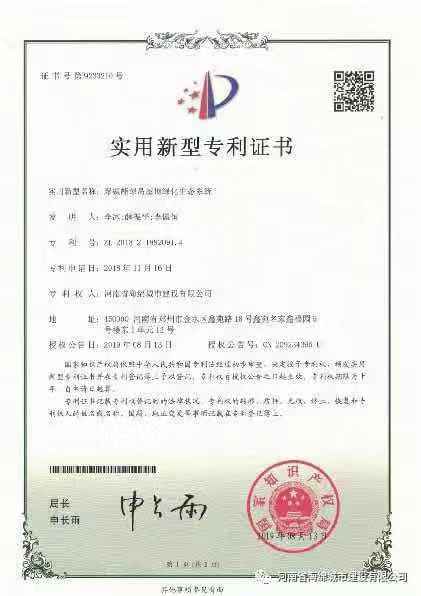

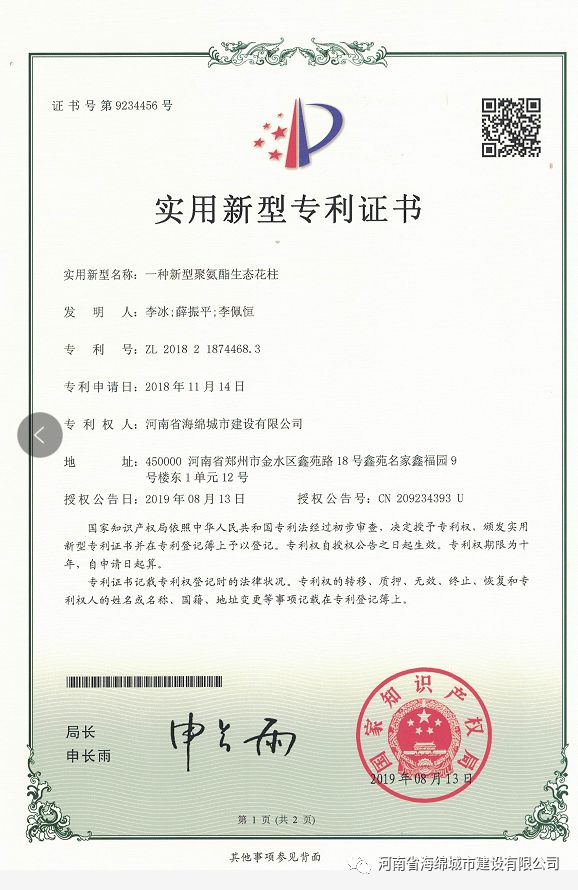

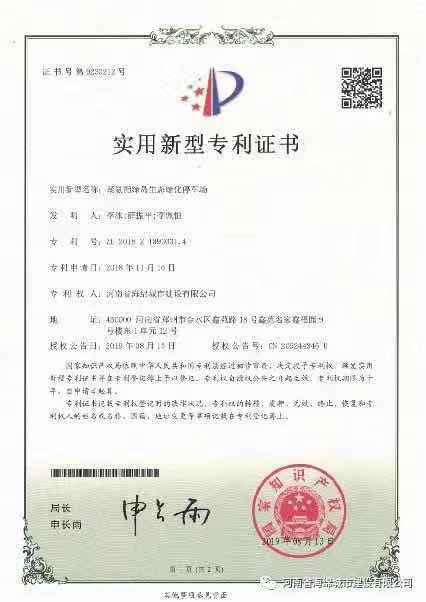

公司部分专利产品的应用分享

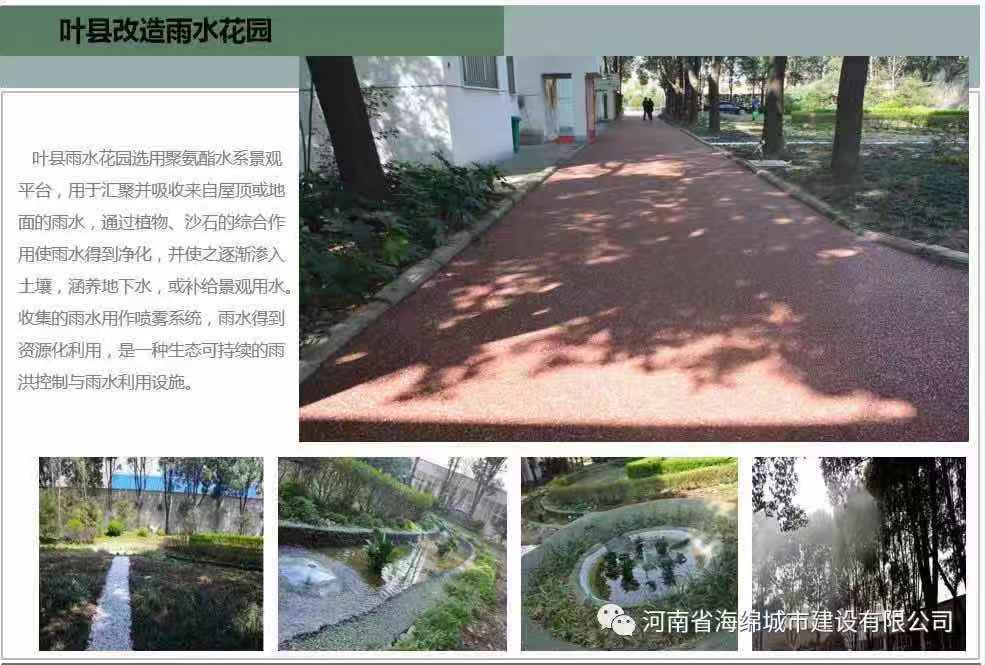

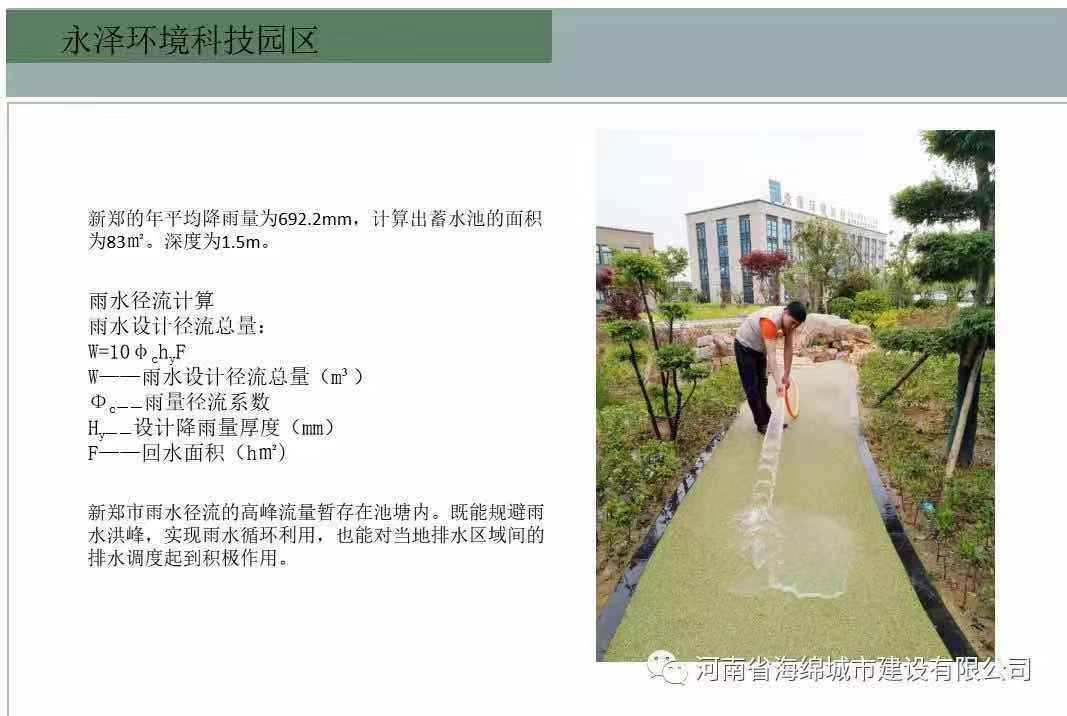

从专业的角度细致地分析材料使用情况及所呈现的现场效果。还将已做改造项目与大家一起分享



海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

部分已完工项目和正在建设的项目设计理念和设计手法的分享

海绵城市 | 雨水利用和风景园林有机结合!

海绵城市 | 雨水利用和风景园林有机结合!

  图:会议现场照片


    会议现场设计师把自己工作中遇到的问题进行提问,公司总工李冰对所提问题一一解答,并和设计师深入沟通海绵城市建设的节点设计。

海绵城市 | 雨水利用和风景园林有机结合!



    最后李总工强调设计师在设计过程中不要一味地为了验收要求而忽视实际问题,要以尊重水、尊重表土、尊重地形和尊重植被为出发点,为生态海绵城市建设出力。
